Plaats van herkomst: | Guangdong, China (Vasteland) |
---|---|
Merknaam: | DDW |
Certificering: | ISO9001 ,CE , RoHS , FCC , 3C |
Modelnummer: | Ddw-VM0404 |
Min. bestelaantal: | 1 eenheid/Eenheden |
Prijs: | Negotiable |
Verpakking Details: | Het dubbele pak van het laagkarton |
Levertijd: | 3working dagen op betaling |
Betalingscondities: | T/T, L/C, Western Union, Alibaba-Handelsverzekering |
Levering vermogen: | 1000pcs/month |
outputresolutie: | 1920x1080 | Max PIP per het scherm: | 1,4,16, aanpassing |
---|---|---|---|
Signaalbronnen: | HDMI, DVI, VGA, AV, YPBPR, IP | Productnaam: | Videomuurcontrolemechanisme Matrix |
Baudrate: | 115200 | Werktijd: | 365x7x24hrs |
AC BINNEN: | AC100-240V | IRL BINNEN: | 1 |
Hoog licht: | videomuurmultiplextelegraaf,videomatrijscontrolemechanisme |

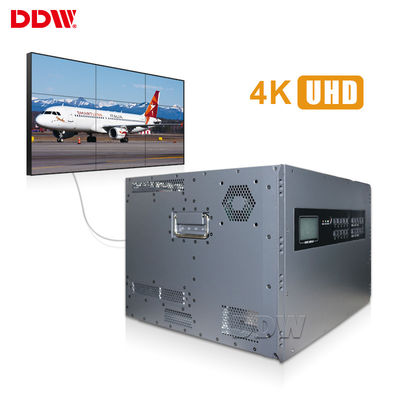

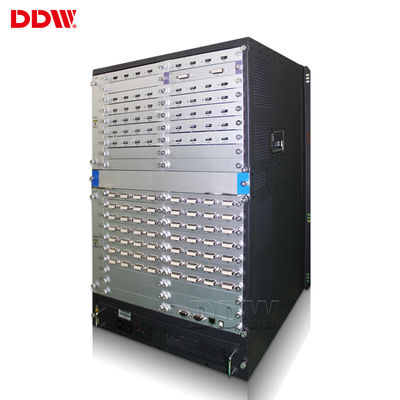

Matrijs RS232 van de Datapath4x4 de Videomuur/IP Controlemethode
Inleiding van de de Muurmatrijs van DDW de Video

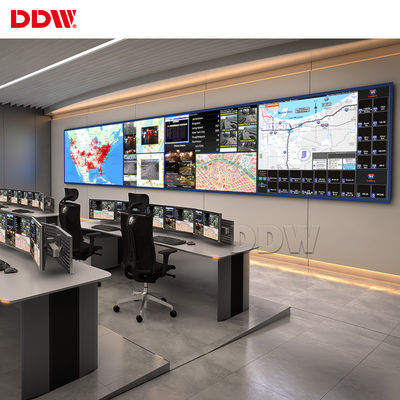

De Video de Muurmatrijs van DDW is één van de professionele gemodulariseerde en bewerker van de hardware Videomuur die HDMI, DVI, VGA, AV, YPBPR, de input en de output van elk de resolutiesignaal van de kanaalsteun 1920 x1200, de controlemethode van RS232 en IP steunt. De videomuurbewerker kan wijd worden gebruikt voor: controle, leiden, die systeem, openbare veiligheid, brand, militair, weer, spoor, en luchtvaart controlesysteem, videoconfereren, vraagsystemen plannen.
Van de de Muurmatrijs van DDW de Video zeer belangrijke eigenschappen:
1. Volledige hardwareconfiguratie zonder besturingssysteem
2. De parallelle verwerkingstechnologie van de hoge snelheidsbus, hoge bandbreedte niet samengedrukte verwerking
3. Beeldvertoning in real time, geen gelaten vallen kaders
4. Steunvertoning bij willekeurige positie, bij om het even welke grootte en toegevoegd
5. De gevolgen van het steun open-venster verwerking
6. Het beeldvorst van het steun groot-scherm
7. Steun het ononderbroken en stabiele werken 7 x 24
8. Flexibiliteit om de input-output raad te verhogen
9. Van de steun gedeeltelijke input en output kaarten met gemengde interpolatie
10. De input-output kaart steunt heet-swappable, gebruiksklare functionaliteit
11. Outputresolutie tot 1920 x 1200
Van de de Muurmatrijs van DDW de Video Technische Specificaties
Punt Nr. | Componenten | Beschrijvingen | QTY/signal | signaaltype | |||||
1 | Videomuurmatrijs switcherDDW-VM0404 | 4HDMI de input, 4HDMI-output, zuivere hardware, steunt veelvoudige verbindende speler vrij, en kan verschillende sigal aan het systeem tegelijkertijd tonen, die het scherm vereisen in de raad van de madeliefjeketting wordt gebouwd | 8 | HDMI | |||||
2 | Software | Geïnstalleerd in PC om te controleren, OS vensters | 1 | ||||||
3 | Toebehoren | Machtsstop, het Controlemechanisme van IRL, Engels Handboek | 1 | ||||||
inputkaart | |||||||||
interface | 4*HDMI typ a | ||||||||
protocal signaal | HDMI 1,3, HDCP 1,3, COMPATIBELE DVI1..0 | ||||||||
EDID | steun | ||||||||
inputbandbreedte | 165MHZ | ||||||||
resolutie | HDTV 1920* 1080@60HZ, HDCP 1920* 1200@60HZ | ||||||||
outputkaart | |||||||||
interface | 4*HDMI typ a | ||||||||
protocal signaal | HDMI 1,3, VGA 1,0, COMPATIBELE DVI1..0 | ||||||||
outputbandbreedte | 165MHZ | ||||||||
outputresolutie |
1920x1200@60Hz, 1920x1080@60Hz, 1680x1050@60Hz, 1600x1200@60Hz, 1600x900@60Hz, 1440x900@60Hz, 1400x1050@60Hz, 1366x768@60Hz, 1280x1024@60Hz, 1280x960@60Hz, 1280x800@60Hz, 1280x720@60Hz, 1024x768@60Hz, 800x600@60Hz |
||||||||
schakelaareffect | naadloze omschakeling | ||||||||
Systeemfunctie | |||||||||
RS232 BINNEN | 1 | ||||||||
IRL BINNEN | 1 | ||||||||
AC BINNEN | AC100-240V | ||||||||
De Steun van het kleurensysteem | PAL/NTSC/SECAM | ||||||||
Controletype | Verre &Softwarecontrole van IRL | ||||||||
Menutaal | Het Engels/Chinees (de Veelvoudige Taal kan worden aangepast) | ||||||||
Verticale/Horizontale Vertoning | Steun | ||||||||
Combineer Vertoning | De steun combineert om het even welke horizental &vertical aantallen schermen en toont vertoning | ||||||||
De steun combineert samen alle schermen om één beeld te tonen | |||||||||
Stevige Vertoning | Steun het elk die scherm met afzonderlijk signaal wordt ingevoerd | ||||||||
PIP/Zoom/Roaming | Nr | ||||||||
Veelvoudige Interfaces | Steun DVI, HDMI, VGA, het signaalinput van AV &multiple | ||||||||
Rich Resolution | Steun 1080P, 1080I, 720P, de resolutieinput van 480P &multiple | ||||||||
Betalingsvoorwaarden&conditions | |||||||||
Garantie: 3years de garantie, extra prijs zal voor extra jarengarantie worden geladen. |
Technische beschrijving van input-output schakelaars
VGA/RGB input | Input: het D-Sub van 15pin HD, wijfje | |
Synchronisatiewijze: HV onafhankelijke synchronisatie | ||
Kleurdiepte: met 32 bits/pixel | ||
Resolutie: 640*480/60HZ-1920*1200/60HZ | ||
Inputimpedantie: 75Ω | ||
Videoinput | Inputschakelaar: BNC | |
Het ontdekken: volledig-formaat het auto ontdekken | ||
Inputimpedantie: 75Ω | ||
VGA of DVI-output | Resolutie: 1024x768/60HZ-1920x1200/60HZ | |
Kleurdiepte: met 32 bits/pixel | ||
Outputimpedantie: 75Ω | ||
Fysische eigenschappen van input-output schakelaars | ||
Signalen | Schakelaars | Type |
Samengestelde VIDEOinput | BNC | wijfje |
VGA-input | 15 speldhd D-Sub | wijfje |
VGA-output | 15 speldhd D-Sub | wijfje |
DVI-output | norm 24+5 of 24+1 | wijfje |
AUX RS-232 | 9-speld D-Sub | wijfje |
Leiding rs-232 | 9-speld D-Sub | wijfje |
