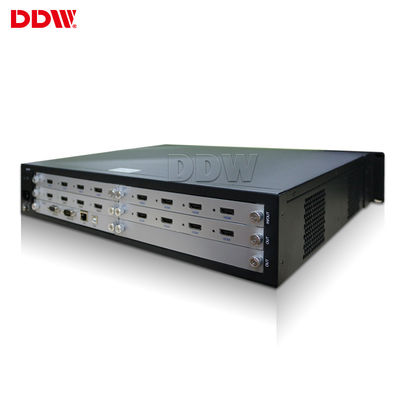

Zuivere Video de Muurpulsteller van het dalingsschip Elk Kanaal FHD LAN van 1920 X van 1080 RS232
Video en Beeldverwerking:
1. Om het even welke Rechthoekige Videomuurconfiguratie kan worden gesteund. De het schermorde kan worden gevormd
2. De input/de vensters kunnen resized, over het schermgrenzen worden gebracht aanin lagen en worden geplaatst
3. De input/de vensters kunnen in correcte beeldverhouding worden getoond, worden uitgerekt om, op volledig schermwijze te passen, of binnen te zoemen om details te benadrukken
4. De inputbronnen kunnen worden bebouwd om de de randpixel en lijnen te verwijderen
5. De resolutie van de de kaartensteun 4K van de dubbel-verbindingsdvi Input (vangst) of een klantgerichte resolutie. Om het even welke bron kan worden gevangen
De videomuurpulsteller heeft volgende zeer belangrijke eigenschappen:
1. Volledige hardwareconfiguratie zonder besturingssysteem
2. De parallelle verwerkingstechnologie van de hoge snelheidsbus, hoge bandbreedte niet samengedrukte verwerking
3. Beeldvertoning in real time, geen gelaten vallen kaders
4. Steunvertoning bij willekeurige positie, bij om het even welke grootte en toegevoegd
5. De gevolgen van het steun open-venster verwerking
6. Het beeldvorst van het steun groot-scherm
7. Steun 7*24 het ononderbroken en stabiele werken
8. Flexibiliteit om de input-output raad te verhogen
9. Van de steun gedeeltelijke input en output kaarten met gemengde interpolatie
10. De input-output kaart steunt heet-swappable, gebruiksklare functionaliteit
11. Outputresolutie tot 1920*1080
12. De rijke input van BNC, van VGA, van DVI, van HDMI, SDI en RJ45-zet, steun voor veelvoudige resoluties tot 1920*1200, controle via rs-232 of Ethernet om
13. De kaart of het netwerk de beelden van de transmissie ultra-hoog-definitie van het steungeheugen, peer-aan-peer de muurachtergrondafbeelding van het ultra-hoog-definitiemozaïek
14. Overtollig voedingontwerp, thermostatisch gecontroleerde ventilator
15. Chassisbackplane + insteekconfiguratie, uitstekende die prestaties voor het uitstralen, anti-stofchassis, met vervangbare luchtfilter kan worden uitgerust, zelfs in ruwe milieu's lange tijd stabiel zijn
Van de de Muurpulsteller van DDW de Video Technische Specificaties
| Modelreeks |
Met CBD |
Functie |
Geen CBD |
| Functiebeschrijving |
4channel CBD, 16channel AV, de input van 12channel VGA/DVI, steunen veelvoudige verbindende speler vrij, en kunnen verschillend tonen
sigal tegelijkertijd aan het systeem, vereis het scherm in de raad die van de madeliefjeketting wordt gebouwd
|
~ |
16channel AV, 16channel-VGA/DVI input, 6U-geval steunt 16screens-series |
| (Facultatief) inputsignaal |
CVBS |
Steunpal/ntsc formaat, veelvoudige BNC-havens |
~ |
| VGA/RGBHV |
VGA met meerdere kanalen OB-15 havens, het volledig-formaatinput van steunvga |
~ |
| HDMI, DVI, 4K-DVI, IP |
De ingevoerde steun 4K (3840x2160), elke IP decodeert 4 kanalen |
~ |
| YPbPr, (klantgerichte) YCbCr |
De zelfde schakelaar van VGA, RGBHV-signaal, steunvriend, NTSC-formaat en 720P, 1080i HSTV |
~ |
| (Klantgericht) SDI |
BNC-Haven |
~ |
| AV, SD/HD/3G SDI, IP kan het decoderen, optische vezel, DP, HDBaseT, Voorproef controlekaart worden aangepast; |
~ |
~ |
| Inputresolutie |
tot 4K, algemeen gebruikte resoluties |
| Het formaat van het outputsignaal |
VGA, RGBHV |
de haven kanaal van XGA van het signaal (1024x768@60Hz) /DB-15 |
~ |
| HDMI, DVI, 4K-DVI |
HDMI, DVI-output |
~ |
| 3G (customzable) SDI |
BNC-Havenlijn uit |
~ |
| AV, YPbPr, dvi-HDMI convertor, BR, HD, DP, HDBaset kan worden aangepast; |
~ |
~ |
| Outputresolutie |
tot 4K, algemeen gebruikte resoluties |
| Controle |
Standaardrs232-haven |
| (De customzable) afstandsbediening van IRL, LAN contril, IOS, (de facultatieve) controle van Android APP |
| De software van de systeemcontrole |
Speciale controlesoftware |
| Voeding |
Overtollige voeding 110-220VAC, 50/60Hz |
| Consumptie |
12W/channel |
| Het werk temperatuur |
-20°C--60°C |
| Het werk Vochtigheid |
5-95% |
| Gevalspecificatie |
2U, 3.5U, 7U, 10U, 12.5U, 15U, standaardrackmountchassis van 23U |
| Periodieke Besturingsinterface |
RS-232,9-speld Getypt wijfje, |
| Baud Rate |
115200 |
| Speldconfiguratie |
2=TX, 3=RX, 5=GND |
| Ethernetbesturingsinterface |
Rj-45 wijfje, TCP/IP |
| De snelheid van de Ethernetcontrole |
Auto10m of 100M, Full-duplex of half-duplex |
| Werktijd |
365x7x24hrs |
Controlemechanisme U Chassis Specs van de Hareware het videomuur
| De grootte van chassisu |
Controlemechanisme Dims (mm)
L*W*H |
Het pak verduistert (mm)
L*W*H |
N.W (kg) |
G.W (kg) |
Maximum input Nrs. |
Maximum output Nrs. |
Max Power Consumption (Watts) |
| 2U |
406×440×102 |
590×530×190 |
11.25 |
12.25 |
8 |
8 |
200 |
| 3.5U |
450x440x170 |
620x620x270 |
18.25 |
19.25 |
16 |
16 |
320 |
| 7U |
442×402×320 |
590×530×460 |
29.5 |
31.50 |
32 |
32 |
400 |
| 12.5U |
446×440×553 |
625×580×725 |
37.85 |
39.85 |
71 |
68 |
750 |
| 23U |
442×43×1022 |
615×570×1180 |
80.46 |
82.46 |
143 |
140 |
1300 |
